CJK52系列双柱立式车床 |
| |
产品特点:
1、本系列机床在保留了原C52系列双柱立式车床所有优点的基础上改进而来。
2、选用南京工艺优质滚珠丝杆和台湾APEX低背隙变速箱。

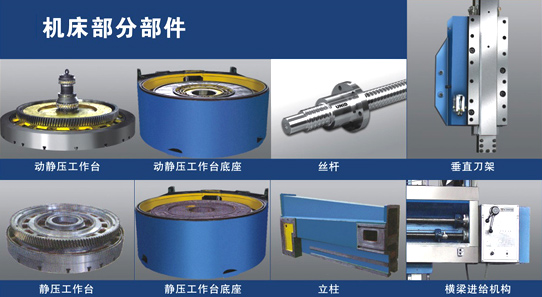

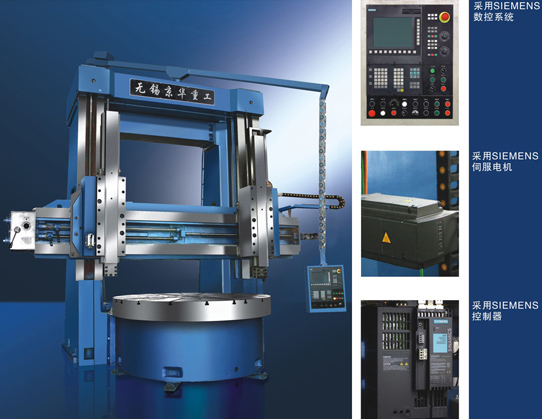

3、数控系统采用SIEMENS 802DSL，稳定可靠，宜人性好。
4、电柜单独布置配有空调，主要元件采用施奈德，工作稳定可靠。
5、配有日本东测TOSOKU手持脉冲发生器，操作方便。
6、油箱单独外挂，减少机床热变形。
7、全部采用自动润滑单元，由数控系统控制润滑，保证机床精度持久性。
8、双刀架中保留一个刀架为普通机械传动刀架，可用于重切削。
9、经济性好，用户可以以较少的代价来完成大部分原先需在较贵重的全功能数控立车上才能完成的工作。 |
|
| |
| CJK5225E 双柱立式车床主要规格参数 |
参数名称 |
单位 |
CJK5225E
×H/10 |
CJK5225E
×H/12 |
CJK5225E
×H/16 |
最大车削直径 |
mm |
2500 |
2500 |
2500 |
工作台直径 |
mm |
2250 |
2250 |
2250 |
最大工件高度H |
mm |
1600/2100/2600 |
1600/2100/2600 |
1600/2100/2600 |
最大工件重量 |
t |
10 |
12 |
16 |
右垂直刀架最大切削力 |
kn |
35 |
35 |
35 |
左垂直刀架最大切削力 |
kn |
30 |
30 |
30 |
工作台最大扭矩 |
kn.m |
63 |
63 |
63 |
工作台转速范围(16级) |
r/min |
2-63 |
2-63 |
2-63 |
垂直刀架搬度极限 |
|
±30。 |
±30。 |
±30。 |
刀架进给量范围(18级) |
mm/min |
0.1-500 |
0.1-500 |
0.1-500 |
横梁行程 |
mm |
1250/1750/2250 |
1250/1750/2250 |
1250/1750/2250 |
横梁移动速度 |
mm/min |
350 |
350 |
350 |
右垂直刀架垂直行程 |
mm |
1000/1250 |
1000/1250 |
1000/1250 |
右垂直刀架水平行程 |
mm |
1400 |
1400 |
1400 |
左垂直刀架垂直行程 |
mm |
1000/1250 |
1000/1250 |
1000/1250 |
左垂直刀架水平行程 |
mm |
1400 |
1400 |
1400 |
刀架快速移动速度 |
mm/min |
6000 |
6000 |
6000 |
刀杆截面尺寸(宽*高) |
mm |
40*50 |
40*50 |
40*50 |
主电动机功率 |
Kw |
55 |
55 |
55 |
数控系统 |
SIEMENS 802DSL |
手持脉冲发生器 |
日本东测 TOSOKU |
机床外形尺寸
(长*宽*高) |
cm |
504*440*
(435/485/585) |
504*440*
(435/485/585) |
504*440*
(435/485/585) |
机床重量 |
t |
32/34/35.5 |
32/34/35.5 |
32/34/36 |
备注 |
主传动可选配变频调速 |
| 技术参数左边第一列数值为标准型产品 |
|
| |
| CJK5240E 双柱立式车床主要规格参数 |
参数名称 |
单位 |
CJK5240E
×16/10 |
CJK5240E
×21/10 |
CJK5240E
×26/10 |
CJK5240E
×32/10 |
CJK5240E
×35/32 |
最大车削直径 |
mm |
4000 |
4000 |
4000 |
4000 |
4000 |
工作台直径 |
mm |
3150 |
3150 |
3150 |
3150 |
3150 |
最大工件高度H |
mm |
1600 |
2100 |
2600 |
3200 |
3500 |
最大工件重量 |
t |
10 |
10 |
10 |
10 |
32 |
右垂直刀架最大切削力 |
kn |
35 |
35 |
35 |
35 |
35 |
左垂直刀架最大切削力 |
kn |
30 |
30 |
30 |
30 |
30 |
工作台最大扭矩 |
kn.m |
63 |
63 |
63 |
63 |
63 |
工作台转速范围(16级) |
r/min |
2-40 |
2-40 |
2-40 |
2-40 |
2-40 |
垂直刀架搬度极限 |
|
±30。 |
±30。 |
±30。 |
±30。 |
±30。 |
刀架进给量范围(18级) |
mm/min |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
0.1-500 |
横梁行程 |
mm |
1250 |
1750 |
2250 |
2850 |
3150 |
横梁移动速度 |
mm/min |
350 |
350 |
350 |
350 |
350 |
右垂直刀架垂直行程 |
mm |
1000/1250 |
1000/1250 |
1000/1250 |
1000/1250 |
1000/1250 |
右垂直刀架水平行程 |
mm |
2200 |
2200 |
2200 |
2200 |
2200 |
左垂直刀架垂直行程 |
mm |
1000/1250 |
1000/1250 |
1000/1250 |
1000/1250 |
1000/1250 |
左垂直刀架水平行程 |
mm |
2200 |
2200 |
2200 |
2200 |
2200 |
刀架快速移动速度 |
mm/min |
1500 |
1500 |
1500 |
1500 |
1500 |
刀杆截面尺寸(宽*高) |
mm |
40*50 |
40*50 |
40*50 |
40*50 |
40*50 |
主电动机功率 |
Kw |
55 |
55 |
55 |
55 |
55 |
数控系统 |
SIEMENS 802DSL |
手持脉冲发生器 |
日本东测 TOSOKU |
机床外形尺寸(长*宽*高) |
cm |
678*520*487 |
678*520*547 |
678*520*607 |
678*520*667 |
678*520*697 |
机床重量 |
t |
48 |
49 |
51 |
55 |
68 |
备注 |
1、技术参数左边第一列数值为标准型产品 2、主传动可选配变频调速 |
|
| |
 |
|
|
|
| |
