数控立车 |

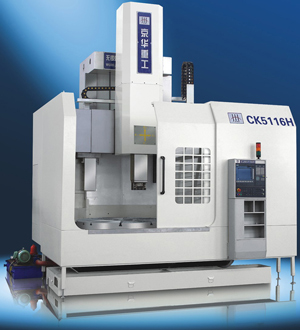

CK51系列数控(CNC)立式车床
高精度、高刚性、高稳定性、高效率 |
 ■ 引入有限元分析法，针对高效率、高刚性、重切削等工况特别设计。

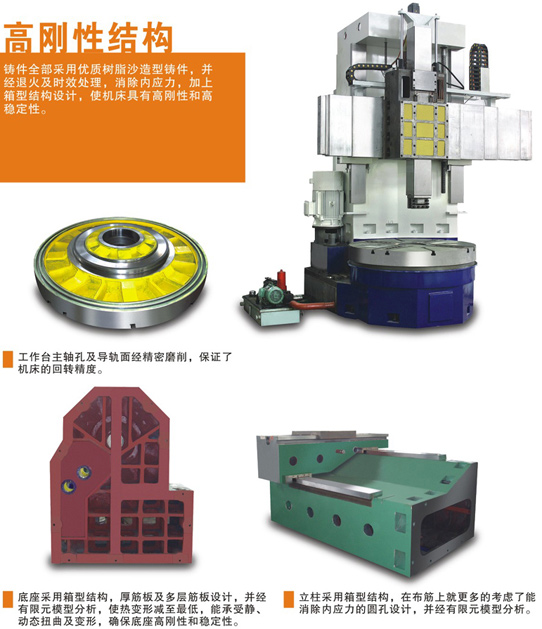

■ 立柱、底座均采用大尺寸箱形布局，提供同类机型中最大的Z轴滑枕截面尺寸(230×200)，支持超重切削。
■ 对称布局合理避免热变形，合理的布筋及多次回火及时效处理，保证了机床精度的长期稳定性。
■ 主轴径向轴承采用P4级双列滚柱轴承，轴向轴承采用P4级大尺寸推力轴承，在保证极高的回转精度的同时，也保证了高的承载能力。
■ 液压系统采用机外循环，有效带走机床削热。机床工作时油泵始终在卸荷状态下工作，有效避免了机床温升。当机床配有第二主轴时，机床配有油冷机。
■ 大直径滚珠丝杆，X轴滚珠丝杆预拉，保证了高的定位精度并可补偿热变形。
■ 双门大开口设计，便于零件装卸，操作按钮面板可90。 回转，宜人性好。

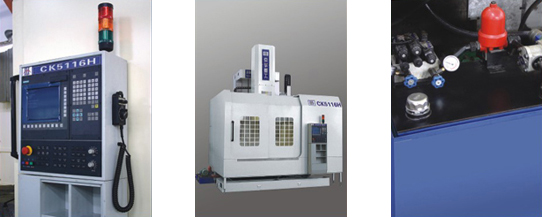

■ 数控系统采用SIEMENS或FANUC。

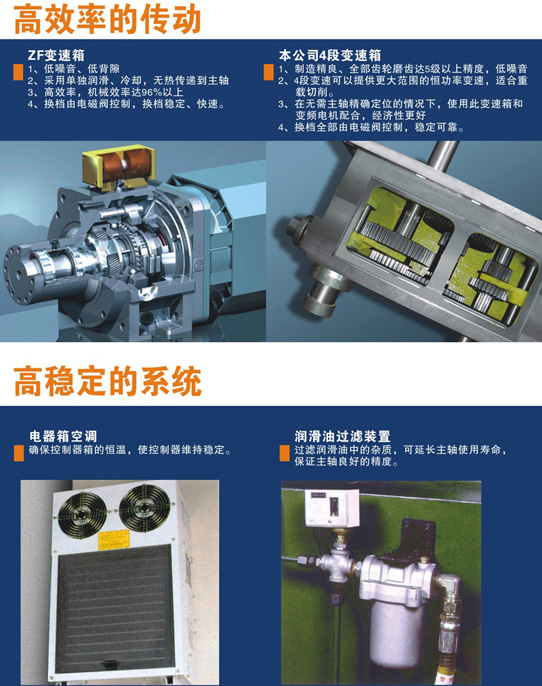

■ 在主传动上有标准型、重载型、高速型等多种配置供用户选择，并可根据用户需要选用ZF两段变速箱或本公司的四段变速箱。
■ 模块化设计，多达16种的变型产品，必能为您提供一款最优最经济的产品。 |
 |
| |
 |
| |
 |
| |
| CK51系列数控立车主要规格参数 |
参数名称 |
单位 |
CK5112 |
CK5112A |
CK5112ATC |
CK5116 |
CK5116A |
CK5116ATC |
| 机械能力容量 |
最大车削直径 |
mm |
1250 |
1250 |
1250 |
1600 |
1600 |
1600 |
工作台直径 |
mm |
1100 |
1100 |
1100 |
1450 |
1450 |
1450 |
最大工件高度H |
mm |
1200 |
1200 |
1200 |
1200/1600 |
1200/1600 |
1200/1600 |
最大工件重量 |
t |
5 |
5 |
5 |
8 |
8 |
8 |
| 移动量 |
左右（X轴）行程 |
mm |
900 |
900 |
900 |
1225 |
1225 |
1225 |
上下（Y轴）行程 |
mm |
900 |
900 |
900 |
1000 |
1000 |
1000 |
横梁上下行程 |
mm |
800 |
800 |
800 |
800/1000 |
800/1000 |
800/1000 |
主轴 |
|
|
|
|
|
|
|
主轴转速 |
r/min |
四档变速器 |
ZF变速箱 |
ZF变速箱 |
四档变速器 |
ZF变速箱 |
ZF变速箱 |
Rotate speed of |
|
Ⅰ档：2-10 |
低速：2-108 |
低速：2-108 |
Ⅰ档：3-14 |
低速：2-62 |
低速：2-62 |
principal axis |
|
Ⅱ档：11-30 |
|
|
Ⅱ档：15-27 |
|
|
|
|
Ⅲ档：31-100 |
高速：108-300 |
高速：108-300 |
Ⅲ档：28-70 |
高速：62-200 |
高速：62-200 |
|
|
Ⅳ档：101-300 |
|
|
Ⅳ档：71-200 |
|
|
主轴最大扭矩 |
kn.m |
21 |
8.2 |
8.2 |
34 |
19.6 |
19.6 |
| 进给速度 |
X轴快速进给 |
m/min |
6 |
6 |
6 |
6 |
6 |
6 |
Z轴快速进给 |
m/min |
6 |
6 |
6 |
6 |
6 |
6 |
切削进给 |
mm/min |
0.001-2000 |
0.001-2000 |
0.001-2000 |
0.001-2000 |
0.001-2000 |
0.001-2000 |
手动进给 |
m/min |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |
0-10 |

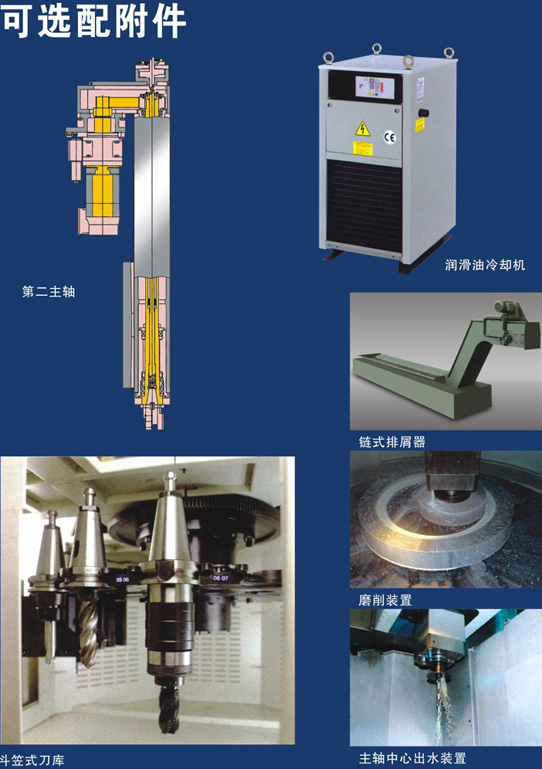

| 刀具自动交换装置 |
刀位数 |
|
|
|
12支刀位 |
|
|
12支刀位 |
刀柄型式 |
|
|
|
7/24taperBT-50 |
|
|
7/24taperBT-50 |
最大刀具尺寸 |
mm |
|
|
280*150*400 |
|
|
280*150*400 |
最大刀具重量 |
kg |
50 |
50 |
50 |
50 |
50 |
50 |
最大刀库载重 |
kg |
|
|
360 |
|
|
360 |
换刀时间（刀对刀） |
sec |
|
|
40 |
|
|
40 |
| 主轴马达 |
主轴马达 |
Kw |
变频22Kw |
伺服18.5Kw |
伺服18.5Kw |
变频30Kw |
伺服28Kw |
伺服28Kw |
X轴伺服马达 |
Kw |
SIEMENS1FK7063 11N.M |
Z轴伺服马达 |
Kw |
SIEMENS1FK7063 11N.M |
切削液泵用马达 |
Kw |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
| 箱体容量 |
液压箱容量 |
Ⅰ |
120 |
120 |
120 |
180 |
180 |
180 |
切削水箱容量 |
Ⅰ |
400 |
400 |
400 |
400 |
400 |
400 |
润滑油箱容量 |
Ⅰ |
3L X2 |
3L X2 |
3L X2 |
3L X2 |
3L X2 |
3L X2 |
| 电力规格 |
动力需求 |
kva |
50 |
50 |
60 |
60 |
60 |
70 |
占地面积 |
mm |
4200*3000 |
4200*3000 |
4200*3000 |
4500*3300 |
4500*3300 |
4500*3300 |
机械重量 |
t |
13 |
13 |
14 |
16 |
16 |
17 |
|
| |
 |
|
|
|
| |
